Клапаны обратные ДУ 50 от производителя Динамика

Обратный клапан Ду 50 представляет собой устройство, которое препятствует возврату рабочей среды в трубопроводной системе. Его применение широко распространено в системах водоснабжения, нефтегазовой отрасли и промышленных трубопроводах. Давайте рассмотрим ключевые аспекты этого устройства.

Основные особенности:

Функция: Основное назначение обратного клапана заключается в обеспечении однонаправленного движения жидкости или газа внутри трубопровода, исключая возможность возврата среды к источнику.
Конструкция: Обратные клапаны Ду 50 могут быть подъемными, пружинными или поворотными.

Каждая конструкция обладает своими особенностями и областью применения:

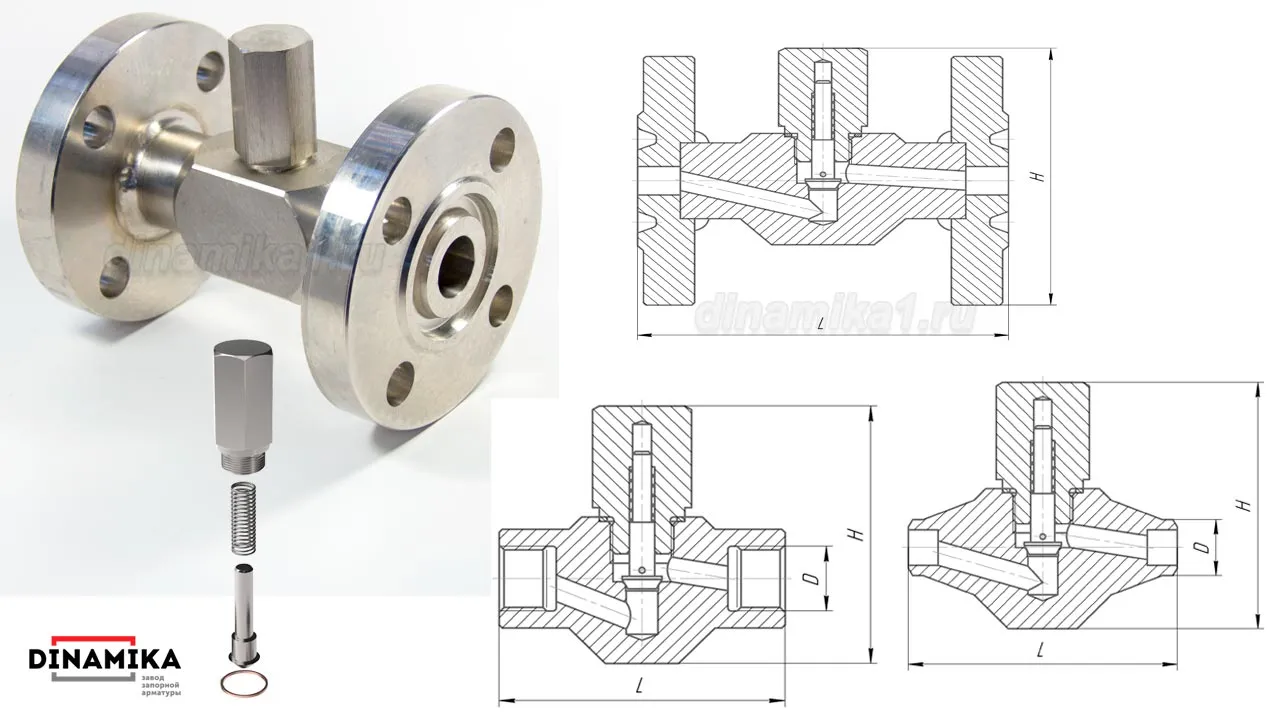

Подъемные клапаны: Используют затвор, который поднимается под воздействием прямого потока и опускается при изменении направления среды.

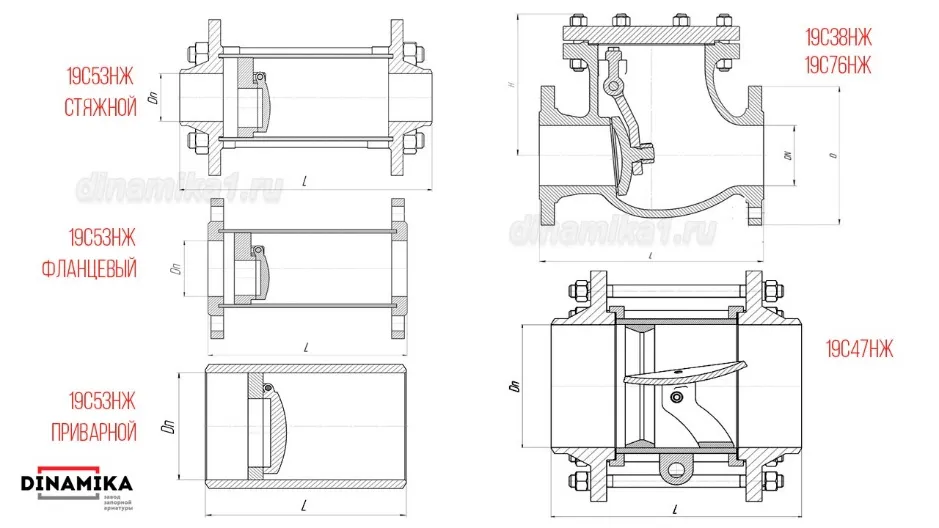

Поворотные клапаны: Оснащены диском - захлопкой, вращающимся вокруг своей оси.
Пружинные клапаны: Используют пружину для автоматического закрытия при изменении направления потока.
Материал: Обратные клапаны изготавливаются из углеродистой стали 20, хладостойкой стали 09г2с, нержавеющей стали 12х18н10т или литьевой стали 20Л, 20ГЛ, 12х18н9тл. Выбор материала определяется условиями эксплуатации и типом рабочей среды.
Герметичность: Герметичность затвора клапана достигается благодарявысокоточной металлообработке затвора и седла.

Технические параметры:

Условный проход (Ду): Диаметр составляет 50 мм.
Максимальное рабочее давление: до 25 МПа.
Диапазон рабочих температур: от -40°C до +425°C.
Время срабатывания: Скорость закрытия клапана должна быть минимальной, чтобы эффективно препятствовать обратному движению среды.
Размеры присоединения: Соответствуют стандартам DIN, ISO или ГОСТ.

Достоинства:

Надежная работа: Обратный клапан защищает систему от обратного потока, тем самым предотвращая аварии и увеличивая срок службы оборудования.
Легкость монтажа и обслуживания: Простота конструкции большинства моделей упрощает процесс установки и технического обслуживания.
Компактность: Межфланцевые клапаны занимают минимум места, что делает их удобными для использования в стеснённых условиях.
Широкая область применения: Подходит для работы с различными рабочими средами, такими как вода, пар, нефтепродукты и химические смеси, в корроиестойком исполнеии из нержавеющей стали используется как защитная трубопроводная арматура для сред повышенной агрессивности .
Энергосбережение: Препятствует излишней циркуляции среды, снижая затраты энергии на функционирование насосов и прочего оборудования.

Обратный клапан Ду 50 играет важную роль в поддержании безопасности и эффективности функционирования инженерных систем.
